華康生產的zc機械反吹布袋除塵器具高、低阻維護簡單及運行等優點,適用于細微粉塵的工藝回收和除塵凈化,排放濃度可遠低于我國規定。
zc機械反吹布袋除塵器構造
1.上箱體:包括除塵器蓋,旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口。
2.中箱體:包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。
3.下箱體:包括定位支承架、灰斗、星形卸灰閥、支座。
4.反吹風清灰結構:包括旋臂、噴口、分圈反吹結構、循環風管、反吹風管、反吹風機、旋臂減速結構。
反吹風旋臂由置于頂蓋上的減速器驅動,反吹風機落地安裝,通過中心管與旋臂連接對于三、四圈布置的濾袋,旋臂設分圈反吹裝置。星形卸灰閥、減速裝置和電機、反吹風機、旋臂減速結構及循環風管路等均為配套件。根據用戶要求可以代配,平臺、梯子在系列化的總裝圖中未予示出,它們和反吹風機基礎及循環風管路應視現場具體情況進行設計和安裝。
zc機械反吹布袋除塵器工作原理
過濾工況-含塵氣流由切向進入過濾室上部空間,由於入口為蝸殼型。大顆粒及凝聚塵粒在離心力作用下沿筒壁旋落灰斗。小顆粒塵彌散于過濾室袋間空隙從而被濾袋阻留。粘附在濾袋外層,凈化空氣透過濾壁經花板上濾袋導口匯集于清潔室,由通風機吸出而排放于大氣中。
工況-隨著過濾工況的進行,阻留粉塵逐漸增厚因而濾袋阻力逐漸增加。當達到反吹風控制阻力上限時,根據需要可以手動開啟反吹風機,也可由差壓變送器發出訊號自動啟動反吹風機及反吹風旋臂傳動結構進行反吹。自控裝置我公司也可以配套提供。具有足夠動量的反吹風氣流由旋臂噴口吹入濾袋導口,阻擋過濾氣流并改變袋內壓力工況,引起濾袋實質性振擊,抖落積塵。旋臂分圈逐個反吹。當濾袋阻力降到下限時,反吹風結構手動關閉或自動停止工作,為節約反吹風機動力,減少反吹風量對于三、四圈(即144ZC—Ⅱ20ZC—型)布袋除塵器設有分圈反吹結構使每次只反吹一個濾袋。
zc機械反吹布袋除塵器主要特點
回轉反吹扁袋除塵器與國內常用的脈沖布袋除塵器相比具有以下特點:
1.殼體按旋風除塵器蝸殼型設計,能起局部旋風作用,減輕濾袋負荷。圓筒拱頂?shù)捏w形,受力均勻、抗爆性能好。
2.采用了設備配套的高壓風機反吹清灰,不受使用場合氣源條件的限制,易損件少,維護簡便、運行、克服了壓縮空氣脈沖清灰的弊病、反吹風作用距離大、可采用長濾袋、充分利用空間、占地面積小。
3.采用梯型扁袋在圓筒體內布置,結構簡單緊湊,過濾面積指標高。在反吹風作用下,梯形扁袋振幅大,只需一次振擊,即可抖落積塵、有利于提高濾袋壽命。
4.用除塵器的阻力作為信號,可自動控制回轉反吹清灰,視入口低,自動調整清灰周期。
5.本設備上蓋分為多塊,可隨意打開,換袋、維護非常方便。
6.本設備經幾次設計后,入口濃度不必限制在15克/m3。即使150克/m3也不必增加旋風除塵器。本設備具有旋風除塵器的功能,但是不存在旋風除塵器的阻力。雖然本設備增加成本費用,售價不會提高。
7.除嚴寒地區外,本除塵器可室外露天設置,不用建造除塵器間。

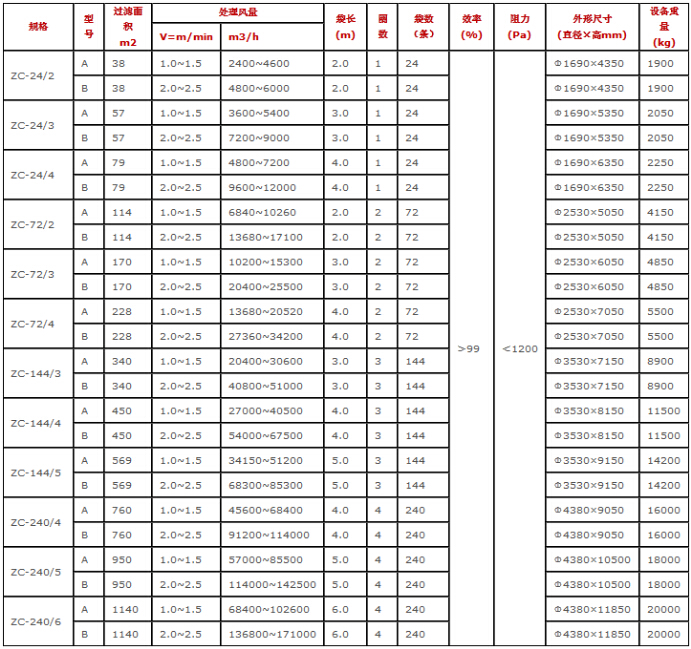

zc機械反吹布袋除塵器性能

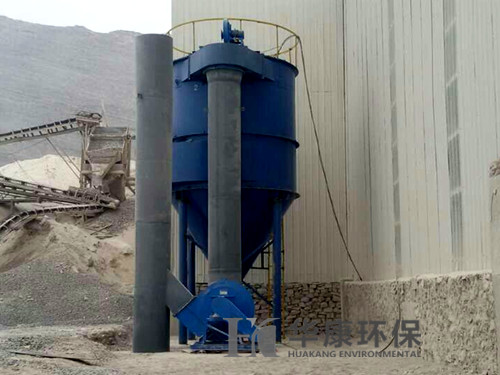

zc機械反吹布袋除塵器案例
客戶情況:山西某石料廠有一套破碎設備,分別有二臺鄂式破碎機、振動篩2臺、磁力磨機4臺,沒有除塵的設備,因此在生產過程中產生很多的粉塵,為了減少污染和工作環境改良, 對破碎篩分設備安裝的除塵設備。
使用效果:zc機械反吹布袋除塵器使用1年以來,設備的性能比較穩定,工人的工作場所了改良,除塵器收集起來的粉塵給公司創造了 的經濟價值。
